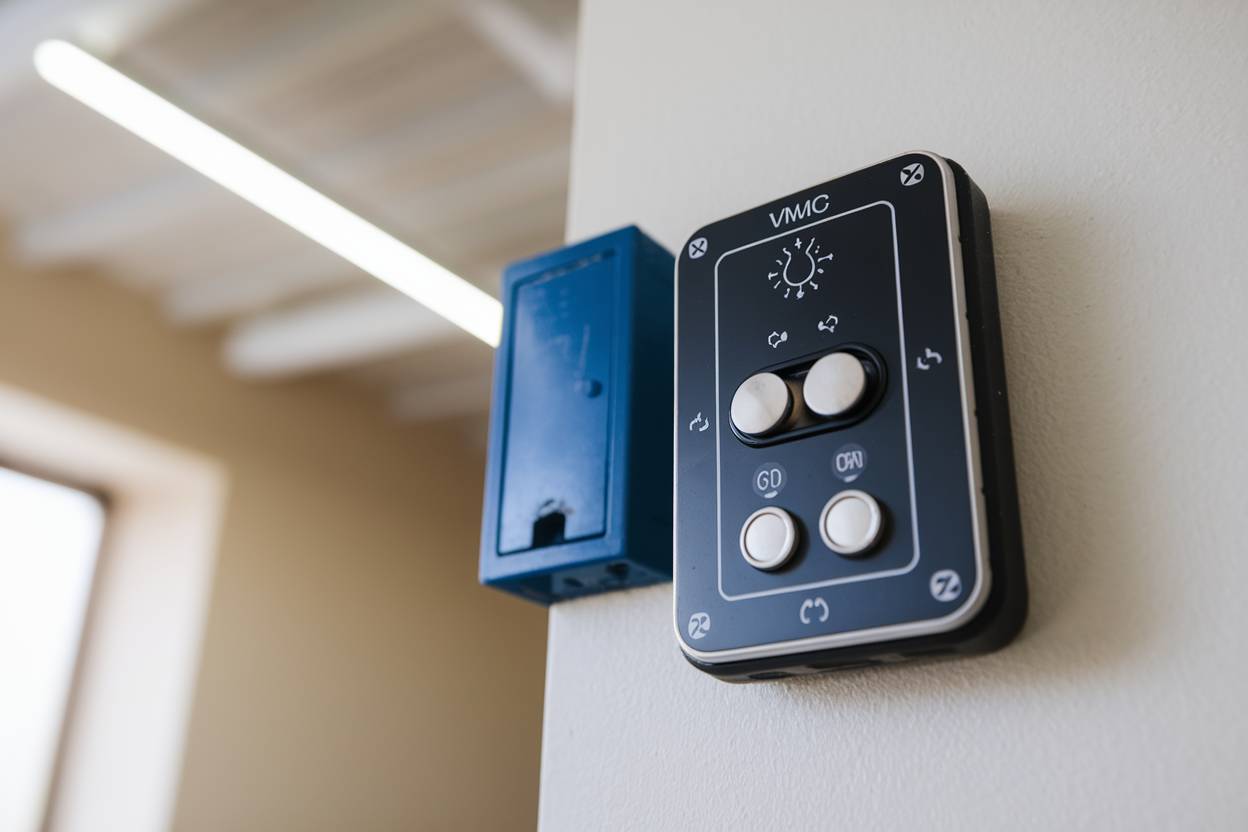

Installation et schéma de connexion d’un interrupteur 2 vitesses pour vmc avec fonction marche/arrêt

Le branchement d’un interrupteur 2 vitesses avec fonction marche/arrêt sur une VMC permet d’ajuster finement le renouvellement d’air tout en maîtrisant la consommation électrique. Dans les logements modernes, notamment les maisons container ou les logements rénovés, cette solution offre une régulation adaptée aux usages et aux conditions climatiques. L’objectif est d’éviter les gaspillages tout en garantissant une ventilation efficace et conforme aux exigences RE2020 et DTU. Concrètement, l’installation se traduit par un câblage précis qui dirige l’alimentation vers l’enroulement du moteur selon deux régimes, chacun piloté par une vitesse distincte du moteur. Cette approche, bien que simple en théorie, demande une discipline dans le respect des normes, une compréhension claire des fils et des bornes, et une attention particulière à la sécurité électrique pour éviter tout risque d’électrisation ou de court-circuit. Dans ce cadre, le lecteur va découvrir une démarche pragmatique, étape par étape, avec des repères chiffrés et des conseils pratiques pour réaliser une installation fiable et durable. La logique suivante s’appuie sur des principes simples : le fil de phase est dirigé vers une borne commune, puis redistribué vers les deux vitesses, tandis que le neutre et la terre restent directement raccordés à la VMC. Cette méthode permet d’obtenir une configuration robuste, prête à durer face à l’usure et aux variations de tension.

Ce qu’il faut retenir

Ce qu’il faut retenir

  • La VMC à deux vitesses offre une plage de débit d’air adaptée à l’occupation et à l’humidité, réduisant les consommations lorsque la régulation est suffisante.
  • Un interrupteur 2 vitesses commande deux circuits distincts (petite et grande vitesse) et comprend généralement une position arrêt. Le schéma de connexion est fondé sur une borne commune et deux sorties vers les vitesses, avec le neutre et la terre connectés directement à la VMC.
  • Le matériel répond à des exigences claires en matière de sécurité électrique et de câblage: câble 3G1,5 mm², disjoncteur 10 A dédié, boîtier d’encastrement, dominos ou connecteurs automatiques, et un interrupteur double conçu pour supporter les charges de la motorisation.
  • Les coûts typiques pour les composants importants se situent entre 15 et 25 € pour l’interrupteur, 2 €/m pour le câble, 8 à 12 € pour le disjoncteur, 3 à 5 € pour le boîtier, et 5 à 8 € pour le pack de dominos.
  • Un schéma électrique clair et une structure de câblage bien préparée préservent la durée de vie du moteur et évitent les erreurs coûteuses d’inversion des fils.
  • La planification intègre des mesures de sécurité et de maintenance, notamment un contrôle annuel par un professionnel et l’utilisation possible d’un programmateur horaire pour optimiser les périodes d’utilisation.
  • En pratique, la petite vitesse assure le renouvellement régulier de l’air sans surconsommation, alors que la grande vitesse s’enclenche lors d’activités générant humidité ou odeurs, garantissant une ventilation adaptée et efficace.
  • La mise en œuvre nécessite une préparation rigoureuse du support (boîtier encastré, localisation éloignée des zones d’eau pour les règles de sécurité), et la vérification du fonctionnement après chaque étape.
  • Pour les projets en 2026, l’installation peut s’intégrer dans des configurations RE2020 et DTU, mais reste sensible à la qualité de l’isolation et à l’étanchéité des liaisons électriques autour des modules.
  • Cette approche convient particulièrement aux logements type maison container où l’aménagement et l’espace imposent une solution compacte et fiable pour la ventilation.

Interrupteur 2 vitesses et VMC : principes et objectifs

Pour comprendre l’installation, il faut partir d’un constat simple: la ventilation mécanique contrôlée (VMC) peut fonctionner à différentes régimes, et l’interrupteur à deux vitesses agit comme un sélectionneur. D’un côté, la petite vitesse offre un flux constant suffisant pour le renouvellement d’air quotidien, limitant les consommations et réduisant les nuisances sonores. D’un autre côté, la grande vitesse est activée lorsque l’humidité augmente ou que des odeurs se développent, garantissant une extraction rapide et efficace. Cette flexibilité est particulièrement utile dans les espaces sujets aux variations d’occupation et d’usage, comme les cuisines, les salles de bains ou les zones de travail dans des maisons container. Pour que ce système reste fiable, le câblage doit être réalisé avec soin: le fil de phase arrive sur une borne commune, puis repart vers les bornes dédiées à chaque vitesse. Le neutre et la terre ne passent pas par l’interrupteur et se connectent directement à la VMC. Le câblage doit respecter le code couleur : phase (rouge ou marron), neutre (bleu) et terre (vert/jaune). Le schéma de connexion est ainsi une ligne directrice: L vers les sorties 1 et 2, neutre et terre vers la VMC, et une protection par disjoncteur 10 A au tableau pour prévenir les surintensités. Dans le cadre d’un projet 2026, ce schéma permet d’assurer une sécurité électrique sans compromis et une performance adaptée aux exigences énergétiques contemporaines. L’objectif pratique est d’expliquer clairement chaque étape, afin d’éviter les erreurs d’inversion des fils qui pourraient endommager le moteur ou nuire à la sécurité. Cette approche, lorsqu’elle est bien suivie, offre une installation fiable sur le long terme et permet d’éviter les solutions de fortune qui, à la première basse tension ou au premier court-circuit, compromettent l’efficacité et la sécurité du système. Les cas d’usage typiques montrent que l’installation peut être réalisée aussi bien dans des projets neufs que lors de la rénovation d’un habitat, et que la différence de coût entre une solution robuste et une alternative improvisée se mesure souvent en mois d’utilisation et en consommation énergétique.

Le schéma ci-dessous illustre les connexions essentielles: le fil de phase est acheminé vers la borne commune et est ensuite redistribué vers les vitesses. Le neutre et la terre vont directement vers la VMC. Cette logique évite les erreurs grossières et garantit une sécurité accrue pendant la maintenance. Pour un professionnel, ce cadre permet de vérifier rapidement la conformité et de proposer des adaptations si la VMC possède des spécificités constructeur différentes. Le choix des composants doit rester aligné sur la réalité du site, l’emplacement du tableau électrique et les contraintes d’accessibilité. La compréhension de ce que signifie exactement “commande ventilateur” est ici la clé: il s’agit non pas d’ajuster manuellement le débit, mais de sélectionner le bon régime en fonction des besoins réels, à tout moment.n

  1. Comprendre le principe: une VMC deux vitesses est pilotée par un interrupteur double qui sélectionne l’enroulement du moteur à activer. Le fonctionnement marche/arrêt est géré par la position arrêt du commutateur et les deux vitesses par les positions 1 et 2.
  2. Identifier le câblage: repérer le fil de phase (L) et le relier à la borne commune, puis connecter les fils correspondant à chaque vitesse (1 et 2). Le neutre et la terre restent directement connectés à la VMC.
  3. Respecter les codes de couleur et les normes: les fils doivent être identifiés et solidement fixés, et le raccordement doit être effectué après coupure générale du courant pour éviter toute électrisation.
  4. Réaliser le schéma de montage sur papier: vérifier que le cheminement des fils ne crée pas de ponts indésirables et que le câblage n’est pas soumis à des contraintes mécaniques ou à des points d’eau.
  5. Valider le fonctionnement: après mise sous tension, tester chaque position (petite vitesse, grande vitesse, arrêt) et écouter le changement d’écoulement d’air. Un bruit ou un débit anormal peut indiquer une erreur de câblage.

Le schéma électrique est indispensable pour dialoguer avec un électricien, mais il demeure utile de comprendre les grandes lignes afin d’évaluer les besoins et d’éviter les mauvaises surprises. Dans ce cadre, l’installation d’un interrupteur 2 vitesses avec marche/arrêt devient un levier concret pour optimiser le confort et la consommation énergétique du bâtiment. Pour approfondir le sujet, la démonstration pratique et les schémas fournis par les fabricants offrent des repères utiles et des variantes spécifiques selon les modèles de VMC et les configurations de câblage utilisées.

Pour compléter ce chapitre, il est utile d’étudier un exemple réel de câblage et de comparer les schémas fournis par différents fabricants afin d’anticiper les petites différences entre les systèmes.

Matériel et choix des composants pour interrupteur 2 vitesses VMC avec marche/arrêt

Le choix des composants est déterminant pour la fiabilité et la sécurité de l’installation. Les composants doivent non seulement être compatibles entre eux, mais aussi adaptés à l’usage et à l’environnement. L’objectif est de limiter les risques de surchauffe, de corrosions ou de défaillances électriques tout en assurant un montage propre et accessible. Le coût total dépendra de la qualité des pièces et des choix opérés. L’ensemble du matériel nécessaire se décline en plusieurs catégories: l’interrupteur, le câble, la protection électrique, le boîtage et les raccordeurs. L’interrupteur utilisé pour les VMC à deux vitesses se présente souvent sous forme d’un interrupteur VMC 3 positions: marche lente, marche rapide, arrêt. Ce type d’appareil permet de gérer directement les deux vitesses et d’assurer une coupure nette lorsque nécessaire. Le prix moyen se situe entre 15 et 25 €, ce qui reflète une certaine robustesse et une durée de vie adaptée aux cycles fréquents de variation de vitesse.

Le câblage est la clé de voûte de l’installation. Un câble électrique 3G1,5 mm² est suffisant pour le raccordement jusqu’au tableau, avec un coût approximatif d’environ 2 €/mètre. Ce choix offre suffisamment de section pour les pertes et assure une flexibilité suffisante pour les passages dans la cloison. Le rôle du disjoncteur dédié est d’apporter une protection contre les surintensités et les courts-circuits; un disjoncteur de 10 A est habituellement utilisé pour ce type de circuit, avec un coût entre 8 et 12 €. Le boîtier d’encastrement garantit une fixation solide et une esthétique propre, avec un prix moyen entre 3 et 5 €. Enfin, la partie raccordement se fait via des dominos ou des connecteurs automatiques; on peut prévoir un pack de 10 pièces pour sécuriser les jonctions, avec un coût autour de 5 à 8 €.

Le choix de composants de qualité reste un élément fondamental pour éviter les pannes prématurées et garantir la sécurité sur le long terme. Il est recommandé de privilégier les marques reconnues, qui offrent des composants avec des tolérances claires et des garanties adaptées. Dans la mise en œuvre pratique, cette sélection assure la compatibilité avec les normes électriques et la sécurité des manipulations lors des travaux d’installation. Un système bien dimensionné ne se contente pas d’être fonctionnel: il est aussi résistant et préserve la valeur du bâtiment sur le temps. Enfin, la planification du câblage et des liaisons doit être pensée pour l’entretien, ce qui simplifie les interventions et limite les coûts de maintenance à long terme.

  Réservoir de sel de lave-vaisselle rempli d'eau : causes et solutions expliquées

Tableau récapitulatif des composants et fourchettes de prix

ÉlémentDescriptionPrix indicatif
Interrupteur VMC 3 positionsMarche lente, marche rapide, arrêt15–25 €
Câble 3G1,5 mm²Raccordement jusqu’au tableau2 €/m
Disjoncteur 10 AProtection du circuit VMC8–12 €
Boîtier d’encastrementFixation dans la cloison3–5 €
Dominos / Connecteurs automatiquesRaccordements sécurisés5–8 € (pack 10)

En résumé, le choix des composants doit conjuguer fiabilité, sécurité et facilité d’installation. L’ensemble des coûts doit être intégré dans le budget global du projet, et la sélection des pièces doit prendre en compte les spécifications du fabricant de la VMC ainsi que les particularités du lieu d’installation, notamment l’accès au tableau et l’existence éventuelle d’un passage pour le câblage. Dans une approche pratique, il est utile de prévoir une marge pour les pièces supplémentaires et les éventuels adaptateurs spécifiques à certaines marques ou modèles. Cette approche proactive évite les retards et les coûts cachés lors de la mise en service.

Schéma électrique et connexions : démarche pas à pas pour l’interrupteur 2 vitesses

Le schéma électrique constitue la colonne vertébrale de l’installation. Il précise les liaisons entre le tableau, l’interrupteur et la VMC, et il sert de référence lors des vérifications ultérieures et des interventions de maintenance. La logique générale est la suivante: le fil de phase arrive sur la borne commune de l’interrupteur, et se partage ensuite entre les bornes destinées à la petite vitesse et à la grande vitesse. Le neutre et la terre relèguent leur rôle à la VMC et ne passent pas par l’interrupteur. Cet arrangement garantit une sécurité opérationnelle et une simplicité de diagnostic en cas de dysfonctionnement. Le respect du code couleur (rouge/marron pour la phase, bleu pour le neutre, vert/jaune pour la terre) facilite les interventions et réduit les risques d’erreur lors de dépannages.

Avant de procéder, il est impératif d’interrompre l’alimentation électrique générale au disjoncteur et de vérifier l’absence de tension. Cette mesure prévient tout risque d’électrisation et évite les courts-circuits pendant le câblage. Le boîtier d’encastrement doit être solidement fixé dans la cloison et installé à proximité des zones où l’usage est le plus fréquent, tout en restant éloigné des points d’eau. L’accès doit rester aisé pour les interventions futures et le remplacement éventuel de l’interrupteur. Une fois la préparation effectuée, l’étape suivante consiste à préparer les conducteurs: dénuder les extrémités sur 8 à 10 millimètres pour assurer un bon contact. Ensuite, les fils sont insérés dans les bornes selon le schéma: phase sur la borne commune « L », petite vitesse sur la borne « 1 », grande vitesse sur la borne « 2 ». Les vis de serrage doivent être fermement serrées pour éviter les échauffements et les connexions lâches qui pourraient provoquer des surchauffes ou des déconnexions. Après le raccordement, un test de fonctionnement est nécessaire: remettre sous tension et actionner l’interrupteur sur chaque position. Le flux d’air doit changer perceptiblement entre les régimes; en cas d’absence de différence ou de bruit inhabituel, il faut revoir les branchements et vérifier les contacts.

  1. Couper l’alimentation générale et vérifier l’absence de tension au niveau du boîtier.
  2. Préparer le boîtier et l’emplacement>, puis insérer l’interrupteur dans l’encastrement.
  3. Dénuder les fils et connecter la phase à la borne « L », la petite vitesse à « 1 », et la grande vitesse à « 2 ».
  4. Vérifier la solidité des connections et la propreté des jonctions; refixer les dominos et les fils pour éviter tout mouvement et frottement.
  5. Rétablir l’alimentation et tester les trois positions, en prêtant attention à la réaction de la VMC et à tout bruit anormal.
  6. Consigner les résultats et noter les éventuels ajustements à effectuer par un électricien si nécessaire.

Dans le cadre d’optimisation et de sécurité, il est utile d’évaluer le cheminement des câbles et de vérifier les distances par rapport aux points d’eau et aux sources de chaleur. Une installation propre et clairement documentée facilite les dépannages ultérieurs et garantit que la sécurité électrique demeure une priorité tout au long de la vie du système. Enfin, l’électronique de commande et les capteurs éventuels (humidité, température) peuvent être intégrés plus tard pour automatiser certaines situations et améliorer l’efficacité énergétique, sans remettre en cause la simplicité du câblage de base décrit ci-dessus.

Pour approfondir les détails, consulter les fiches techniques des fabricants et les schémas fournis peut permettre de s’adapter à des cas particuliers, notamment sur des VMC spécifiques ou des configurations de conduits complexes.

Installation et sécurité : pratiques et entretien de la VMC à double vitesse

La sécurité électrique est au cœur de toute installation. Le protocole commence par la coupure générale au niveau du tableau et la vérification de l’absence de tension avant toute manipulation. Le travail sur une VMC passe par un habituel plan de prévention: outils isolés, gants adaptés, et une organisation claire de l’espace de travail. Dans un logement moderne, la VMC est une pièce essentielle du confort et de la qualité de l’air. La logique à deux vitesses permet d’ajuster le flux d’air en fonction des besoins réels, et il est important d’expliquer les critères d’activation à tous les occupants afin d’éviter les réglages inappropriés qui pourraient nuire à l’efficacité ou augmenter les coûts énergétiques. Une maintenance régulière contribue à préserver les performances: le nettoyage des bouches d’extraction et le remplacement des filtres (quand présents) doivent être réalisés selon les préconisations du fabricant, généralement une à deux fois par an. En pratique, l’entretien se concentre sur les éléments accessibles et sur les points qui peuvent gêner le flux: obturation des grilles, poussières accumulées, et vérification des joints et des conduits pour éviter les fuites d’air. Une VMC bien entretenue est plus silencieuse et plus efficace; elle limite les pertes thermiques et assure un renouvellement d’air constant sans avoir à augmenter inutilement le débit. En matière de sécurité, il est essentiel de vérifier les distances et les protections autour des composants électriques, de s’assurer que le câblage est bien isolé et protégé des chocs, et d’éviter les installations dans des zones où l’eau pourrait dégouliner ou s’infiltrer. L’usage d’un programmateur horaire peut optimiser le fonctionnement en fonction des habitudes, en réduisant les périodes d’occupation et en évitant un fonctionnement inutile en l’absence des occupants. Enfin, un contrôle annuel par un professionnel permet de vérifier les performances et d’anticiper les risques éventuels, garantissant le respect des normes et des exigences du cadre réglementaire. Cette approche proactive permet de prolonger la durée de vie de l’équipement et d’assurer une sécurité durable dans le système de ventilation.

Bonnes pratiques et conseils d’installation:

  • Planifier l’emplacement du boîtier en tenant compte de l’accessibilité et de la proximité des réseaux d’alimentation.
  • Choisir des câbles adaptés et vérifier les longueurs pour éviter les efforts mécaniques sur les conducteurs.
  • Prévoir une protection adaptée auprès du tableau (disjoncteur) et s’assurer que les normes de sécurité électrique sont respectées.
  • Maintenir un niveau de bruit acceptable en ajustant les débits et en vérifiant les fixations des composants pour éviter les vibrations.
  • Documenter le schéma de câblage pour faciliter les dépannages ultérieurs et les évolutions du système.

Optimisation énergétique et outils pratiques pour le câblage et la maintenance

L’optimisation énergétique passe par une utilisation réfléchie du système et par la facilité d’entretien. L’installation d’un interrupteur à deux vitesses permet d’adapter le débit d’air selon les usages: environ 60 à 80 % des besoins quotidiens peuvent être satisfaits par la petite vitesse, tandis que les pics d’humidité ou les fortes odeurs nécessitent la grande vitesse. L’inclusion d’un programmateur horaire donne une marge supplémentaire, en synchronisant le fonctionnement avec les habitudes et les périodes d’absence, et la présence éventuelle d’une sonde d’humidité peut déclencher la grande vitesse automatiquement lorsque cela est nécessaire. En pratique, l’optimisation nécessite une phase d’observation des usages et des tests d’efficacité. Mesurer les niveaux d’humidité et les temps de renouvellement peut aider à ajuster les paramètres et à calibrer l’installation, tout en conservant une marge de sécurité pour les variations climatiques et les débits nécessaires. Dans une approche proactive, la maintenance préventive permettra d’anticiper les dysfonctionnements et de corriger les faiblesses qui pourraient nuire à l’efficacité du système. Une vérification annuelle par un professionnel est recommandée pour assurer le respect des performances initiales et la sécurité. Enfin, l’ensemble des mesures décrites ci-dessus peut être accompagnée d’indicateurs de performance, qui permettent de suivre les économies réalisées et l’impact sur le confort intérieur. Lorsqu’elle est bien conduite, l’installation d’un interrupteur 2 vitesses pour VMC devient un levier concret d’efficacité énergétique et de confort thermique.

Par ailleurs, le câblage et les connexions doivent rester accessibles et documentés. En cas de changement de configuration (ajout de capteurs, intégration à une domotique), le schéma de connexion peut être mis à jour sans perturber le fonctionnement existant. Les recommandations pratiques suivantes facilitent la vie au quotidien: tester régulièrement le changement de vitesse et vérifier que le flux d’air est adapté; noter toute modification et conserver les schémas pour référence future; faire appel à un électricien qualifié lorsque des incertitudes subsistent pour éviter tout risque électrique.

  1. Pour les configurations complexes ou les installations dans des environnements sensibles, faire réaliser une vérification par un professionnel est prudent.
  2. Adapter les réglages en fonction des saisons et des habitudes d’occupation pour optimiser la consommation.
  3. Conserver la documentation et les schémas pour les interventions futures et les évolutions du système.

L’interrupteur 2 vitesses peut-il être utilisé avec n’importe quelle VMC ?

En principe oui, à condition que la VMC soit compatible avec deux vitesses et que le câblage et l’alimentation soient dimensionnés pour supporter les charges électriques prévues. Il est important de vérifier les spécifications du fabricant et d’adapter le câblage en conséquence.

Quel est l’intérêt d’un disjoncteur dédié pour la VMC ?

Le disjoncteur dédié agit comme une protection locale contre les surintensités et permet d’isoler rapidement le circuit en cas de problème. Cela améliore la sécurité et facilite le dépannage.

Dois-je obligatoirement utiliser un boîtier d’encastrement ?

Non, mais c’est fortement recommandé pour une installation propre, sécurisée et conforme. Le boîtier protège les fils et évite les chocs mécaniques et les infiltrations d’humidité.

Quelle maintenance préventive recommande-t-on ?

Un nettoyage des bouches d’extraction tous les 6 mois et le remplacement des filtres (si présents) selon le fabricant, avec un contrôle annuel par un professionnel pour vérifier le rendement et la sécurité du système.
