L’essentiel à retenir : le pouvoir de coupure définit l’intensité maximale de court-circuit qu’un disjoncteur peut interrompre sans subir de dommages. La norme NF C 15-100 impose un minimum de 3000A (3kA) en habitat résidentiel, mais le 4500A (4,5kA) offre une marge de sécurité supérieure, particulièrement justifiée à proximité des transformateurs de distribution. Les deux valeurs sont compatibles sur un même tableau.
Le pouvoir de coupure est l’une des caractéristiques les moins comprises d’un disjoncteur, et pourtant l’une des plus critiques. Il détermine si votre appareil de protection survivra à un court-circuit franc sans provoquer lui-même un arc électrique destructeur.
Entre le 3000A imposé par la norme et le 4500A souvent recommandé par les professionnels, le bon choix dépend de votre installation et de sa position sur le réseau. Voici comment sélectionner le bon pouvoir de coupure selon votre configuration.
- Pouvoir de coupure 3000 ou 4500 : les fondements de la protection
- Marquages et limitation d’énergie : lire la face avant du disjoncteur
- Compatibilité et cohabitation sur un même tableau
- Critères de sélection entre 3kA et 4,5kA selon votre configuration
Pouvoir de coupure 3000 ou 4500 : les fondements de la protection
Le pouvoir de coupure et le courant nominal sont deux caractéristiques distinctes d’un disjoncteur. Les confondre conduit à des erreurs de dimensionnement qui peuvent compromettre la sécurité de l’installation.
Le rôle du disjoncteur face à l’intensité de court-circuit
Le courant nominal (10A, 16A, 20A, 32A…) définit l’intensité maximale que le disjoncteur laisse passer en fonctionnement normal. C’est lui qui protège vos circuits contre les surcharges au quotidien et qui doit être adapté à la section des conducteurs.
Le pouvoir de coupure (exprimé en kA) intervient dans un scénario différent : le court-circuit franc. Lorsqu’un défaut met en contact direct la phase et le neutre, l’intensité grimpe brutalement à plusieurs milliers d’ampères en quelques millisecondes. Le disjoncteur doit être capable d’interrompre ce courant de défaut sans que l’arc électrique interne ne détruise ses contacts ou ne se propage hors du boîtier.
Un disjoncteur sollicité au-delà de son pouvoir de coupure ne peut pas éteindre l’arc électrique dans sa chambre de coupure. Le résultat : destruction de l’appareil, projection de matière en fusion et risque d’incendie du tableau.
Le seuil minimal de 3000A imposé par la norme NF C 15-100
La norme NF C 15-100 fixe le pouvoir de coupure minimal à 3000A (3kA) pour les installations résidentielles. Cette valeur couvre la majorité des situations en maison individuelle ou en appartement, où la longueur des câbles de branchement entre le transformateur de quartier et le tableau limite naturellement l’intensité de court-circuit présumée (Icc).
Attention à ne pas confondre deux notions qui utilisent des unités proches :
- Les kVA (kilovoltampères) désignent la puissance de votre abonnement EDF — ce que vous consommez en régime normal
- Les kA (kiloampères) désignent le pouvoir de coupure — la capacité du disjoncteur à résister à un court-circuit
Un abonnement 6 kVA n’a aucun rapport avec un pouvoir de coupure de 6 kA. Ces deux grandeurs concernent des phénomènes électriques totalement différents.

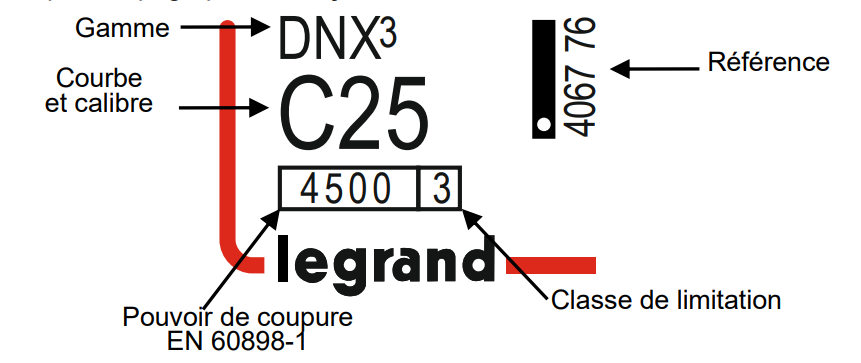

Marquages et limitation d’énergie : lire la face avant du disjoncteur
Le pouvoir de coupure n’est pas la seule information utile sur la face avant d’un disjoncteur. D’autres marquages renseignent sur la qualité de la coupure et la contrainte que subit votre installation lors d’un court-circuit.
La classe de limitation d’énergie
Sur certains disjoncteurs, un chiffre inscrit dans un petit rectangle indique la classe de limitation d’énergie. Il en existe trois niveaux (1, 2 et 3), la classe 3 étant la plus performante.
Un disjoncteur de classe 3 interrompt le courant de court-circuit très rapidement, avant même qu’il n’atteigne sa valeur crête. L’énergie qui traverse l’appareil (exprimée en I²t) est considérablement réduite. En pratique, cela signifie que vos conducteurs subissent beaucoup moins de contrainte thermique lors d’un défaut, ce qui préserve l’isolant des câbles et évite leur vieillissement prématuré.
Les disjoncteurs 4500A de gamme professionnelle affichent généralement une classe 3. Sur les modèles 3000A d’entrée de gamme, cette classe peut être inférieure, ce qui se traduit par un stress thermique plus important sur les conducteurs en cas de court-circuit.
Normes domestiques et normes industrielles
Les disjoncteurs modulaires sont fabriqués selon deux grandes familles de normes, qui ne couvrent pas les mêmes exigences :
| Norme | Domaine d’application | Pouvoir de coupure courant | Particularité |
|---|---|---|---|
| EN 60898-1 | Résidentiel et petit tertiaire | 3kA à 10kA | Courbes B, C, D — calibres jusqu’à 125A |
| EN 60947-2 | Industriel et tertiaire lourd | 10kA à 150kA | Réglages de seuils, endurance mécanique élevée |
Les disjoncteurs 3kA et 4,5kA que l’on installe dans les tableaux résidentiels relèvent tous les deux de la norme EN 60898-1. La distinction entre ces deux valeurs est une question de robustesse interne (qualité des contacts, volume de la chambre de coupure), pas de catégorie normative.
Compatibilité et cohabitation sur un même tableau
En rénovation, il est fréquent de trouver des modules de pouvoirs de coupure différents sur un même tableau, ou de compléter une rangée existante avec du matériel plus récent.
Mélanger du 3000A et du 4500A sur un même peigne
La cohabitation de disjoncteurs 3kA et 4,5kA sur un même tableau ne pose aucun problème de sécurité, à condition qu’ils soient de la même marque et de la même gamme pour garantir la compatibilité mécanique avec le peigne de raccordement.
Chaque disjoncteur protège son propre circuit de manière indépendante. Le pouvoir de coupure n’intervient pas dans l’ordre de déclenchement des modules : c’est le calibre (en ampères) et la courbe de déclenchement (B, C ou D) qui déterminent la sélectivité, c’est-à-dire quel disjoncteur déclenche en premier en cas de défaut. Un 16A en 3kA et un 16A en 4,5kA se déclencheront au même seuil de surcharge.
La règle prioritaire reste d’adapter le calibre à la section du conducteur protégé : 16A pour du 1,5 mm², 20A pour du 2,5 mm², 32A pour du 6 mm².
L’interopérabilité entre les marques
Mélanger les marques sur une même rangée est déconseillé, non pas pour des raisons électriques, mais pour des raisons mécaniques. Les dimensions des bornes, l’espacement des connexions et le profil des dents de peigne varient d’un fabricant à l’autre. Un peigne Legrand ne s’alignera pas parfaitement sur des modules Hager, ce qui peut provoquer :
- Des mauvais contacts aux bornes, source d’échauffement
- Une impossibilité de clipser correctement le peigne sur tous les modules
- Un risque de court-circuit si les dents touchent la mauvaise borne
Pour garantir un montage fiable, harmonisez la marque et la gamme sur chaque rangée de votre tableau. Si vous devez intégrer un module isolé d’une autre marque, raccordez-le par fils individuels plutôt que par le peigne.
Critères de sélection entre 3kA et 4,5kA selon votre configuration
Le choix entre 3000A et 4500A n’est pas qu’une question de budget. Il dépend d’un paramètre physique précis : l’intensité de court-circuit présumée (Icc) au point d’installation.
L’influence de la distance au transformateur
L’Icc dépend directement de l’impédance totale du circuit entre le transformateur de distribution et votre tableau. Plus cette distance est courte, plus l’impédance est faible et plus le courant de court-circuit sera élevé.
En pratique :
- En zone urbaine dense, à proximité immédiate d’un transformateur de quartier, l’Icc peut dépasser 3000A. Le 4,5kA est alors techniquement nécessaire, pas seulement recommandé.
- En zone rurale, en bout de ligne avec plusieurs centaines de mètres de câble entre le transformateur et le tableau, l’Icc reste bien en dessous de 3000A. Le 3kA est suffisant.
- En immeuble collectif, la situation varie selon l’étage et la position par rapport au local technique. Une vérification par calcul ou mesure est recommandée.
Le calcul de l’Icc est réalisé par les électriciens professionnels à l’aide de la méthode conventionnelle (guide UTE C 15-500) ou par mesure directe avec un appareil dédié. En cas de doute, le choix du 4,5kA élimine le risque de sous-dimensionnement.
Pourquoi le 4500A est souvent le choix le plus pertinent
L’écart de prix entre un disjoncteur 3kA et un 4,5kA est généralement de l’ordre de quelques euros par module. Rapporté au nombre de disjoncteurs d’un tableau (8 à 12 en moyenne), le surcoût total reste modeste.
En contrepartie, le 4,5kA apporte :
- Une marge de sécurité face à une Icc mal évaluée ou qui évolue (renforcement du réseau, nouveau transformateur)
- Des chambres de coupure mieux dimensionnées, qui éteignent l’arc plus efficacement
- Une limitation d’énergie souvent supérieure (classe 3), protégeant mieux l’isolant des câbles
Ces références sont disponibles chez les distributeurs spécialisés en matériel électrique. Des sites comme elec-fournitures.com proposent les deux gammes (3kA et 4,5kA) des principaux fabricants, ce qui permet de comparer les références et de vérifier la compatibilité avant commande.
Pour résumer : si votre budget le permet et que vous ne connaissez pas précisément l’Icc de votre installation, le 4,5kA est le choix par défaut le plus sûr. Le 3kA reste parfaitement conforme en zone rurale ou en bout de ligne, où l’intensité de court-circuit ne justifie pas un surdimensionnement.
FAQ
Quelle est la différence concrète entre un pouvoir de coupure de 3000A et de 4500A ?
Le pouvoir de coupure représente l’intensité maximale de court-circuit qu’un disjoncteur peut interrompre sans subir de dommages irréversibles. Un modèle 4,5kA peut stopper un courant de défaut allant jusqu’à 4500A, contre 3000A pour un modèle 3kA.
La différence se situe dans la robustesse de la chambre de coupure : les modèles 4,5kA disposent généralement de contacts plus résistants et d’un volume de coupure plus important, ce qui leur permet d’éteindre un arc électrique plus violent sans détérioration. Le 3kA reste le minimum imposé par la norme NF C 15-100 en habitat résidentiel.
Peut-on installer des disjoncteurs 3000A et 4500A sur le même tableau électrique ?
Oui, la cohabitation de ces deux pouvoirs de coupure sur un même tableau est parfaitement autorisée et sans danger. Chaque disjoncteur protège son propre circuit de manière indépendante : le pouvoir de coupure n’influence pas l’ordre de déclenchement, qui dépend du calibre et de la courbe de déclenchement.
La seule précaution concerne la compatibilité mécanique : utilisez des modules de la même marque et de la même gamme sur chaque rangée pour garantir un alignement correct avec le peigne de raccordement.
Pourquoi privilégier un disjoncteur 4500A pour son logement ?
Le 4,5kA offre une marge de sécurité face aux situations où l’intensité de court-circuit réelle dépasse 3000A, notamment à proximité des transformateurs de distribution en zone urbaine. Ses chambres de coupure mieux dimensionnées éteignent l’arc électrique plus efficacement et limitent la contrainte thermique sur les conducteurs.
L’écart de prix avec le 3kA est de l’ordre de quelques euros par module, ce qui rend le surcoût total négligeable rapporté au nombre de disjoncteurs d’un tableau résidentiel.
À quoi correspond le chiffre dans un rectangle sur la face avant du disjoncteur ?
Ce marquage désigne la classe de limitation d’énergie (1, 2 ou 3). La classe 3 est la plus performante : elle signifie que le disjoncteur interrompt le courant de court-circuit avant qu’il n’atteigne sa valeur crête, réduisant considérablement l’énergie (I²t) qui traverse l’appareil.
En pratique, un disjoncteur de classe 3 soumet vos câbles à beaucoup moins de contrainte thermique lors d’un défaut, ce qui préserve l’isolant et évite le vieillissement prématuré de l’installation. Ce marquage se retrouve quasi systématiquement sur les disjoncteurs 4,5kA de gamme professionnelle.
Quelles sont les obligations de la norme NF C 15-100 concernant le pouvoir de coupure ?
La norme NF C 15-100 impose un pouvoir de coupure minimal de 3000A (3kA) pour les disjoncteurs installés dans les logements résidentiels. Cette valeur est calculée pour couvrir la majorité des intensités de court-circuit présumées en habitat individuel ou collectif standard.
Aucune obligation n’impose le 4,5kA, mais la norme autorise parfaitement l’usage de protections supérieures. L’essentiel pour la conformité est de ne jamais descendre en dessous du palier de 3kA et de s’assurer que le pouvoir de coupure de chaque disjoncteur est au moins égal à l’Icc présumée au point d’installation.
